Allgemein:
Der RC-Tiefpass besteht, wie der Name schon verrät, aus einem Widerstand und einem Kondensator. Dieser passive Filter wird benützt, um nur Signale mit niedrigen Frequenzen durchzulassen. Die Wirkungsweise des RC-Tiefpasses funktioniert wie beschrieben bei sinusförmigen Signalen.
Berechnung:
- Grenzfrequenz fg = 1/(2*π*R*C)
- Kreisfrequenz ω = 2*π*f
- Phasenverschiebung φ = tan-1(-1/ω*R*C)
- Blindwiderstand Xc = 1/ω*C)
Anwendung:
- Netzfilter
- Für Tieftonlautsprecher in der Tontechnik
- In der Messtechnik als arithmetischer Mittelwertbilder

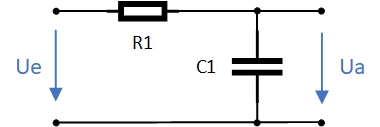

Schaltungsmodul:
Bauteilwerte:
- R9: 470
- R10: 5k
- C1: 150nF
